泓格無線緊急求救按鈕系統在森林園區之應用(台灣)

使用泓格iSOS-100無線緊急求救按鈕,將緊急求救訊號以433MHz 無線通訊頻段傳送至iWSN-200U無線資料集中器,再經由MDC-711 Modbus資料集中器將求救訊號傳送至WISE-5231邊緣運算控制器,在緊急狀況發生時,透過WISE-5231控制器訊息通知功能,即時發送求救訊號,提升森林園區遊客生命安全的保障。

案例介紹:

此案例森林園區擁有豐富的自然景觀及動植物,吸引許多遊客到訪,然而園區腹地大,意外發生時不易立即通知遠端的工作人員,因此客戶在園區公共廁所裡安裝了泓格無線緊急求救按鈕系統,以無線的方式傳送求救訊號,並由管理室做統一監控,確保在緊急事件發生時,能夠即時收到求救訊息並做相關處理措施,以保障遊客的安全。

本案例將說明泓格無線緊急求救按鈕系統,在森林園區的公廁緊急求援方式之應用。

泓格無線緊急求救按鈕系統

此系統架構可分成公廁及管理室兩個部分,每間公廁裡各安裝一個iWSN-200U無線資料集中器和一個MDC-711 Modbus資料集中器,並在公廁裡的每間廁所皆安裝一個iSOS-100無線緊急求救按鈕。當遊客在廁所內出現緊急狀況時,可以立即按下廁所內的iSOS-100求救按鈕,求救訊號便會透過433MHz 無線通訊頻段傳送至iWSN-200U無線集中器,再透過RS-485(Modbus RTU)將訊號傳送至MDC-711 Modbus資料集中器,接著透過乙太網路(Modbus TCP)將求救訊號傳至管理室的WISE-5231邊緣運算控制器,並經由WISE-5231控制器內建的即時訊息發送功能傳送告警訊息,其說明與架構如下:

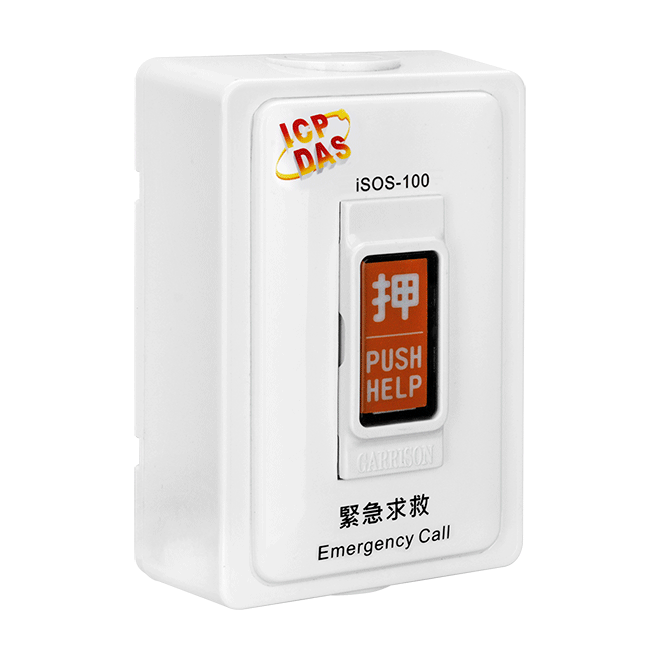

iSOS-100無線緊急求救按鈕具有緊急求救功能,可在50公尺的距離內透過 433MHz 無線通訊頻段傳送求救訊號,當有緊急情況發生時,遊客只需按下緊急求救按鈕,就可以迅速將求救訊號傳送出去。

iWSN-200U系列無線資料集中器對接收訊號的設備除了支援433 MHz無線通訊介面,也支援Ethernet通訊介面以及RS-232/RS-485通訊介面,最多可接收與暫存31組iWSN無線訊號感測模組的無線資料,對於欲發送訊號的設備支援Modbus RTU/TCP通訊協定的僕站身份。在此案例中iWSN-200U無線資料集中器接收 433MHz 的訊號並以RS-485介面(Modbus RTU)傳送到MDC-711資料集中器

MDC系列 Modbus資料集中器支援乙太網路、RS-232 與 RS-485 通訊介面,最多可設定 250 條 Modbus RTU 命令、支援最多 8台 Modbus TCP Master 主機連線,針對 Modbus 通訊協定定義的 AI/AO/DI/DO 四種類型資料,每種資料提供 9600 個資料暫存器,可將使用 Modbus RTU協定的 設備升級到使用 Modbus TCP協定做溝通,將從端不同設備讀回來的資料合併成連續位址的格式,讓主端的電腦主機能一次讀回多個從端設備的資料,可取代以往的輪詢方式,節省來回讀取設備的時間。

此案例中,客戶希望使用一個WISE-5231控制器來控制69個iSOS-100緊急按鈕,而一個WISE-5231控制器最多只可連接32個Modbus RTU設備,因此使用一個MDC-711資料集中器,將69個從端設備的Modbus資料整合成1筆資料,一次傳送至WISE-5231控制器

泓格WISE系列邊緣運算控制器可支援最多32個Modbus RTU Slave模組及16個Modbus TCP Slave模組,且具備自主邏輯控制與遠端監控功能,透過 Ethernet 即可連接至 WISE控制器的Web管理介面,進行控制器的邏輯編輯及即時監控連接WISE控制器的I/O 通道資訊。此外,WISE系列控制器支援SMS/Email/APP即時訊息通知功能,且內建IF-THEN-ELSE 邏輯引擎,可在邏輯規則成立時驅動即時傳送告警訊息。

在此案例中,客戶使用WISE-5231控制器作為緊急求救按鈕系統的主要監控設備,透過WISE-5231控制器內建的web頁面監測iSOS-100緊急求救按鈕的訊號,當接收到緊急訊號時發送LINE告警訊息,即時通知管理人員。

泓格產品優勢:

1. iSOS-100無線緊急求救按鈕實現緊急信息傳輸、滿足低能耗、無線通訊和緊急監控等需求,大大減少了系統建設和維護所需的時間和人力資源。

2. iWSN系列模組可滿足監測設備用電、故障診斷、預防保養等需求。iWSN系列模組包含無線資料集中器系列無線訊號感測模組系列,除了將電流、溫濕度、氣體、振動及無線傳輸功能整合之外,其超低功耗的特性可搭配比流器感應充電。此外,針對不同現場的供電方式,iWSN系列模組也提供外接直流電供電及一次性電池的版本來滿足不同現場需求。

3. MDC系列Modbus資料集中器支援CSV檔案設定組態,能夠在試算表軟體或純文字檔中編輯。在CSV中編輯Modbus RTU 命令後將檔案匯入MDC系列Modbus資料集中器,就可以同時變更多個從端設備的 Modbus RTU指令,使管理設備更省時有效率。

4. WISE系列控制器支援Modbus RTU/TCP、SNMP、MQTT、CGI、FTP等通訊協定,可與各式IoT/MIS/MES系統、無人機房管理、智慧工廠、節能建築等應用結合。

5. WISE系列控制器可連接雲端IoT平台或是中控端的SCADA,提供一套完整的監控系統,除了可將收回的資訊傳送至雲端 IoT 平台或是中控端的SCADA監控,也可接收雲端IoT平台或是SCADA所下達的指令來對從端的模組進行控制。

WISE系列控制器搭配泓格IoTstar,實現數據可視化

IoTstar是一套由泓格科技開發的工業物聯網雲端管理軟體,可對泓格WISE/PMC/PMD系列等物聯網控制器以及與控制器所連接的I/O模組、裝置與設備,進行遠程監控和管理,除了可以安裝在Windows系統的私有雲平台上,也可安裝在公有雲平台上(如:Microsoft Azure、IBM Bluemix、Google Cloud或Amazon AWS),建立一套完整的物聯網雲端管理系統。使用泓格WISE系列控制器搭配IoTstar,除了可將現場端的設備狀態數據透過WISE控制器傳送並存入管理室的資料庫,也可將數據顯示在IoTstarDashboard上,達到數據可視化,輕鬆建立即時監控系統,另外IoTstar也提供WISE/PMC/PMD控制器所連接I/O模組通道(或電錶電力)數值的報表統計與查詢服務。

更多關於IoTstar的介紹: https://www.icpdas.com/tw/product/guide+IIoT+Software+IoTstar

結語:

泓格無線緊急求救按鈕系統採用433MHz無線低頻通訊技術,解決現場佈線不易的困擾,管理者可透過一台WISE-5231邊緣運算控制器,隨時監控模組與設備狀態,實現中央監控。透過控制器內建的訊息告警功能,可在緊急事件發生時即時傳送告警訊息給管理者,讓管理者能夠及時排解緊急事件。

此案例森林園區提倡知性的生態旅遊,希望提供一個安全、美麗的自然景觀讓遊客對生態環境有更深一層的認識,泓格的無線緊急求救按鈕系統,協助打造一個安全的旅遊環境。泓格科技致力於各項無線、有線及遠端監控產品的開發,為客戶提供多種應用的解決方案。為了滿足各種產業領域所需要的特殊需求,泓格未來也會持續不斷的發展適合的產品。
